一二次组合预制舱(预制舱式变电站)标准

一、外观与结构标准。

1. 尺寸规格：预制舱的长度常见为 6058mm、9144mm 等，宽度一般为 2438mm、2896mm，高度在 2591mm 3048mm 范围。这些尺寸设计是为了便于运输和安装，符合国际通用的集装箱运输标准，确保能顺利通过各类运输通道和装卸设备。

2. 舱体材质：舱体框架多采用高强度的型钢，如 Q345B 钢材，其屈服强度不低于 345MPa，保证舱体结构的稳固性。舱体外壳选用优质的冷轧钢板，厚度通常在 1.5mm 2mm 之间，具备良好的抗腐蚀性能。表面处理采用热镀锌工艺，镀锌层厚度不小于 80μm，能有效抵御恶劣环境的侵蚀，延长舱体使用寿命。

3. 外观要求：预制舱表面应平整光滑，无明显凹凸、划痕等缺陷。颜色应均匀一致，通常采用国际标准色卡中的 RAL7035（淡灰色）或国网色‌RAL色号‌：RAL 5021 Water blue（国网绿），以满足视觉美观和标识统一的要求。舱体上应设置清晰的标识牌，标注设备名称、编号、操作说明等信息，标识牌的字体高度不小于 50mm，确保在一定距离外也能清晰辨认。

二、电气性能标准。

1. 一次设备。

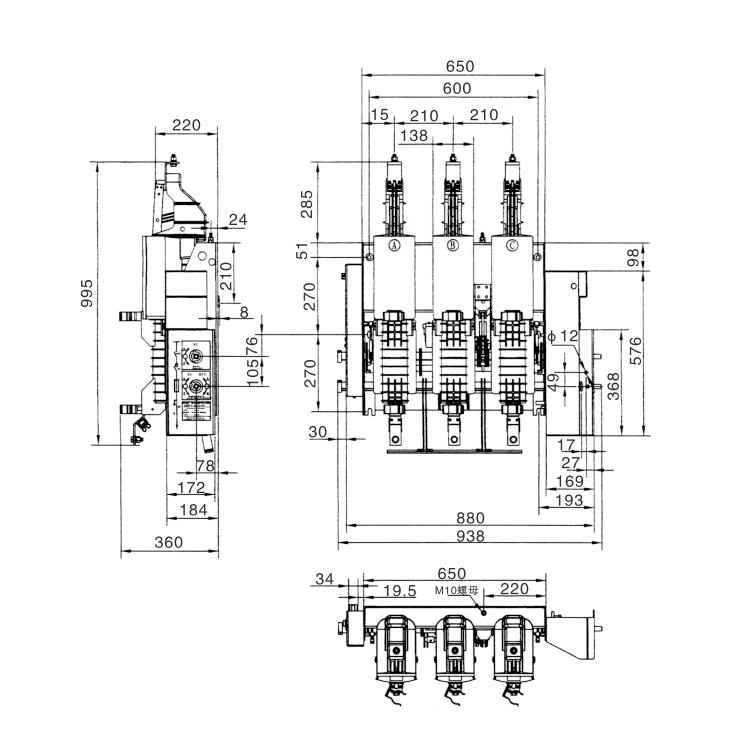

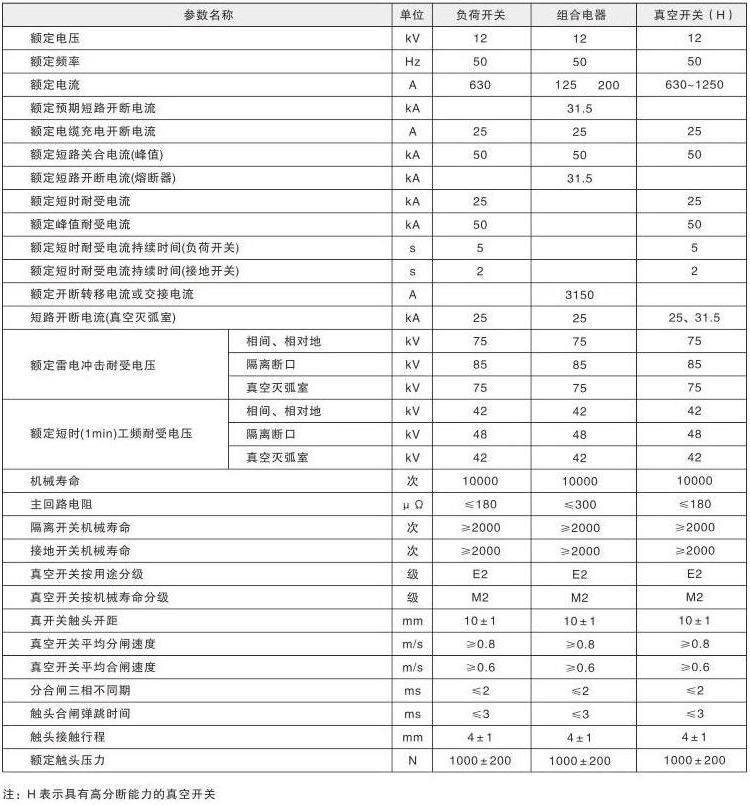

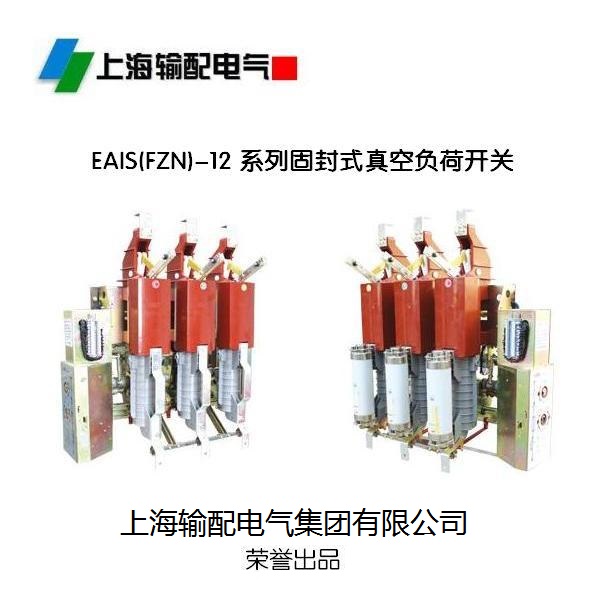

高压开关柜：额定电压常见为 10kV、35kV 等，额定电流根据实际需求可选择 630A、1250A、2500A 等不同规格。短路耐受电流应不低于 25kA，峰值耐受电流不低于 63kA，以保障在短路故障时能可靠切断电路，保护设备和人员安全。

2. 二次设备。

保护测控装置：测量精度要求电流测量误差不超过±0.2%，电压测量误差不超过±0.5%。保护动作时间误差不超过±10ms，确保对故障的快速准确响应。装置应具备完善的自检功能，自检周期不超过 10s，能及时发现自身故障并发出报警信号。

通信设备：通信速率应满足不同通信协议的要求，如以太网通信速率不低于 100Mbps，光纤通信速率可达 1Gbps 甚至更高。通信误码率应低于 10^-9，保证数据传输的准确性和稳定性。通信设备应能适应 -40℃ 70℃的工作温度范围，确保在不同环境条件下可靠运行。

三、防护与环境适应性标准。

2. 温湿度控制：舱内设置温湿度调节设备，温度控制范围一般为 -5℃ 45℃，相对湿度控制在 20% 95%。当舱内温度超过 40℃或湿度超过 90%时，温湿度调节设备应自动启动，确保设备在适宜的环境条件下运行。

3. 防火防爆：舱内采用防火材料进行装修，如防火封堵材料的耐火极限不低于 1h。设置火灾自动报警系统，报警响应时间不超过 10s。对于可能存在易燃易爆气体的区域，应选用防爆型电气设备，防爆等级应符合相关标准要求，如 ExdⅡBT4 等，防止发生爆炸事故。

四、安装与调试标准。

1. 安装要求：预制舱安装基础应平整，水平度偏差不超过±5mm/m。舱体安装应牢固可靠，采用地脚螺栓或焊接等方式固定，地脚螺栓规格不小于 M12，焊接长度不小于 50mm。舱体之间的连接应紧密，连接螺栓应拧紧，拧紧力矩应符合设计要求，一般为 50N·m 80N·m。

2. 调试标准：在设备安装完成后，需进行全面的调试工作。一次设备调试包括高压开关柜的分合闸试验、绝缘电阻测试等，分合闸时间应符合厂家规定，绝缘电阻值应不低于 10MΩ。二次设备调试包括保护测控装置的定值校验、通信功能测试等，定值校验误差不超过±5%，通信功能应正常，数据传输准确无误。调试完成后，应出具详细的调试报告，记录调试过程和结果。
