12/24/40.5KV户外柱上SF6负荷开关

添加时间：2024-8-3 14:31:35 作者：上海输配电气集团有限公司

概述

SPG-12/24/40.5型户外柱上SF6绝缘负荷开关,适合用于柱上安装,额定电压12/24/40.5kV,额定电流630A、50/60Hz配电网开断、关合电力系统中的负荷电流、过载电流，能够自动将发生故障的配电线路区段隔离开。开关带有新技术的电子控制器，可以手动操作、电动操作和远距离操作。电子控制器装在不锈钢箱体内，能够适合各种气候条件下使用。此外，箱体内还可安装了有线和无线调制解调器，可以实现远距离监视和控制。简单的柱上安装布置方便、快速，降低施工成本。

标准使用条件

周围空气温度：上限＋50℃，下限－40℃。

相对湿度：100%

海拔不超过1000m;2000m;3500m。（按用户订货时提出要求。不提出为常规1000m要求。）

风压不超过700pa（相当于风速34m/ｓ）。

地震烈度：8度。

安装场所：没有火灾、爆炸危险，无化学腐蚀及经常性剧烈震动。

污秽等级：Ⅲ类、Ⅳ类。

参数额定值

表1

序号	名          称			单位	数    据
	产品型号				SPG-12	SPG-24	SPG-40.5
1	额定电压			kV	10/12	20/24	35/40.5
					6/10/11	15/17.5/20	33/36/38
2	额定频率			Hz	50/60	50/60	50/60
3	额定绝缘水平 (所充SF6气体0.07Mpa  / 20℃时）	雷电冲击耐压	相间,相对地	kV	75	125	185
			断口		85	145	215
		工频耐压 1min	相间,相对地	kV	42	64	95
			断口		50	79	110
4	零表压下的绝缘水平	工频耐压1min		kV	30
		反相耐压1min			30
		最高相电压5min			9
5	额定电流			A	630 (400)	630 (400)	630 (400)
6	额定开断负荷电流  （0.07Mpa / 20℃时）			A	630 (400)	630 (400)	630 (400)
7	零表压下开断电流			A	630 (400)	630 (400)	630 (400)
8	峰值耐受电流			kA	50	31.5	31.5
9	额定短时关合电流			kA	50	31.5	31.5
11	额定短时耐受电流			KA/s	20/4	20/4	20/4
12	额定电缆充电开断电流			A	25	25	25
13	额定线路充电开断电流			A	16	16	16
14	额定闭环开断电流			A	630 (400)	630 (400)	630 (400)
15	激磁电流			A	21	21	21
16	额定电流开断次数			次	≥400	≥400	≥400
17	额定工作压力			MPa	0.07	0.07	0.25
18	每相主回路电阻			μΩ	≤150	≤150	≤150
19	气体相对泄漏率			年	≤1%	≤1%	≤1%
20	SF6气体水份含量	出厂交接值		ppm	≤150	≤150	≤150
		开关运行值		ppm	≤300	≤300	≤300
21	机械稳定性操作			次	6000	6000	6000
22	额定操作电压及辅助回路额定电压			V	DC 220/ 110/48/24	DC 220/ 110/48/24	DC 220/ 110/48/24
					AC 220/110	AC 220/110	AC 220/110
23	重   量	M型		kg	115	125	135
		A型			135	145	155
24	机构箱和控制器防护等级			IP44   IP54
25	安装方式			吊装式(悬挂式)  /  座式(卧式)

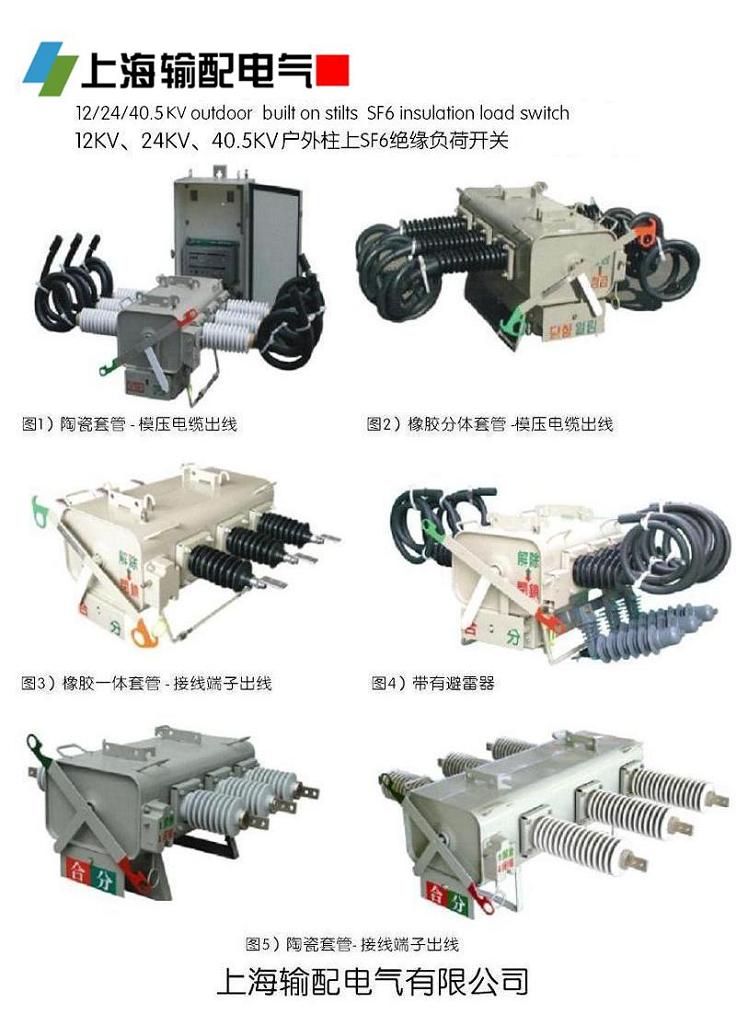

开关的外观与尺寸(见表2)

外形尺寸 Dimensions（mm）				安装尺寸 Installation dimentions（mm）	套管爬距 Casing creepage distance（mm）
	A	B	C	长×宽Long x width
12Kv	225	435	500	500×125（280）	556
24kv	300	435	500	500×125（280）	840
40.5Kv	350	435	500	700×125（280）	1250
