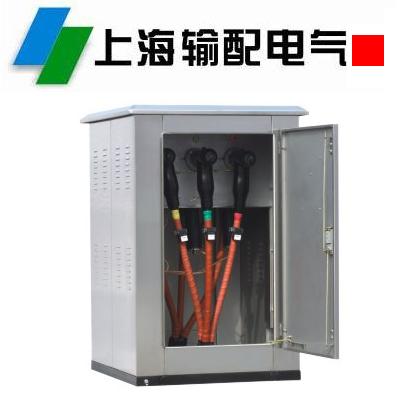

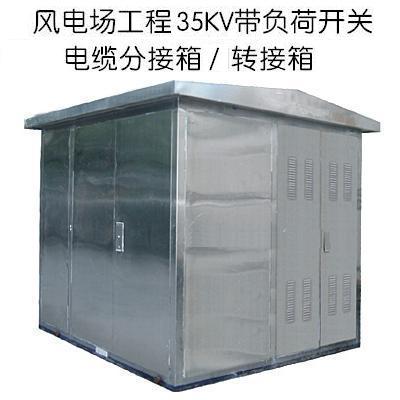

35KV带高压开关电缆分接箱

添加时间：2024-8-3 16:49:02 作者：上海输配电气集团有限公司

●产品简介：

DFW-35/630型系列,35KV电缆分接箱和带高压开关电缆分接箱，高压带电显示环保型户外电缆分接箱，是国内较为先进的高压设备，弥补了35KV(40.5KV)带高压开关电缆分接箱的空白，适用于交流50Hz 35KV（40.5KV）的输配电气线路中,是一种全新结构的户外环网开关设备，并可装与35KV预装式箱式变电站内使用，它作为环网和开闭站的主要设备,主要用于工业园区和居民小区、商业中心以及矿区、机场、铁路、港区、电站等配电网，特别适用城市电网改造工程,大大减少出线电缆和占地面积，提高供电可靠性。
DFKW-35/630型系列户外高压电缆分接箱内装的FKN-40.5D/T630-20型35KV高压负荷开关在正常电路条件下，可关合、承载和开断负载电流，并具有关合短路电流及在规定时间承载短路电流的能力。
DFKW-35/630型系列高压电缆分接箱内装的35KV高压负荷开关FKRN-40.5D/T630-31.5型附装有高压限流熔断器构成高压负荷开关—熔断器组合电器，作为负载（如电力变压器）的过载、短路保护。当熔断器一相或多相熔断时，高压负荷开关—熔断器组合电器三相自动分闸,充分保证了供电线路非故障分支回路的供电连续性。
本分接箱能满足GB3906、IEC298等标准要求，并具有可靠的“五防”功能,是一种性能优越的高压配电设备。

●正常使用条件：

环境温度：-10℃ — +40℃；

环境湿度：日平均相对湿度95%及以下，月平均相对湿度90%及以下；

分接箱(柜)安装场所的最大海拔高度：1000米、2000米、3000米

地震强烈不超过8度；

无严重污染、化学腐蚀及剧烈振动。

特殊使用条件：

在超过GB3906规定的正常的环境条件下使用或有其它特殊要求时，请在订货时说明。

●功能特点： 　　

具有：

1、户外型DFW-35型、DFKW-35型,户内型DFN-35型、DFKN-35型,全密封结构，“五防”安全、免维护,可靠的人身安全保障。

2、高压带电显示环保型户外电缆分支箱,简化城市电缆网络系统，节省投资。

3、户外型、防尘、防潮、抗洪水、耐腐蚀，环境适应性强，组合灵活，从一路进线出线到多路，能满足各种接线要求。

4、体积小、结构紧凑、外型美观大方，安装简单、运行方式转换方便、保护整定灵活。且有带电显示器，可带短路指示器，可带避雷器。

5、占地小、高度低、外型美观，能与周围环境协调一致，接线方案灵活多样，安装操作极为方便。

6、电缆分支箱内装负荷开关并可配接地开关, 配有专用手动操作机构或电动操作机构。同时具备隔离开关的功能，可安装短路故障指示器，迅速确定故障位置。

7、可以通过负荷开关与电缆接头的任意组合，接线灵活，满足多种接线要求，提高了线路运行、维护和检修时的灵活性减少线路停电时间，提高供电可靠性。能代替部分环网柜或开闭所，减少系统综合造价。
8.特殊要求下可配电动操作机构、RTU及通讯设备，实现SCADA功能。



●型号规格：

DFW-35/630□-□      户外高压电缆分接箱（不带高压开关）

DFKW-35D/630□-□   户外带高压开关电缆分接箱（带接地开关）

DFKW-35R/630□-□   户外带高压开关电缆分接箱（带熔断器-组合电器）

DFKW-35RD/630□-□  户外带高压开关电缆分接箱（带接地开关、带熔断器-组合电器）

DFKN-35D/630□-□   户内带高压开关电缆分接箱（带接地开关）

DFKN-35R/630□-□   户内带高压开关电缆分接箱（带熔断器-组合电器）

DFKN-35RD/630□-□  户内带高压开关电缆分接箱（带接地开关、带熔断器-组合电器）

电缆分接箱分为:一进一岀,一进二岀,一进三岀,一进四岀,一进五岀,一进六岀

35KV高压负荷开关附装高压限流熔断器熔体,电流规格(A)：6.3、10、16、20、25、31.5、40、50、63、80、100、125

●带高压开关电缆分接箱其特点是：
体积小、重量轻、外形美观、操作简单、高参数、开断能力大、安全可靠、电寿命长、可频繁操作、少维护、断口明显等特点；操作方式可手动、电动、远程控制；安装方便。

●适用条件：

 使用环境

 A.海拔不超过3000m;

 B.周围空气温度上限40℃，下限-40℃.日平均气温不超过35℃；

 C.相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压力：日平均值不超过2.2kPa；月平均值不超过1.8kPa；

 D.周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸气或盐雾的污染；

 E.在二次系统中感应的电磁干扰的幅值不超过1.6KV；





DFW-35/630□-□      户外高压电缆分接箱(不带高压开关)





●带高压开关电缆分接箱主要技术参数

 电气性能参数表（见：表一）

序 号	项目	单位	组合电器	负荷开关	接地开关
1	额定电压	KV	40.5	40.5	40.5
2	额定电流	A	63	630,1250	--
3	额定频率	HZ	50	50	50
4	额定短路开断电流	KA	20KA;31.5KA	--	--
5	额定短路关合电流	KA	--	50	50
6	额定峰值耐受电流	KA	--	50	50
7	额定短时耐受电流/持续时间	KA	--	20/3	20/3
8	额定转移（交接）电流	A	1200	--	--
9	额定有功负载开断电流	A	630	630,1250	--
10	额定闭环开断电流	A	630	630,1250	--
11	额定电缆充电电流	A	21	21	--
12	二次回路操作额定电压	V	AC/DC220	AC/DC220
13	1min工频耐受电压（有效值）对地，相间，真空断口/隔离断口	KV	95/115
14	全波雷电冲击耐受电压（峰值）对地，相间，真空断口/隔离断口	KV	185/215
15	主回路电阻	μΩ	≤80（组合电器除熔断器外）

●机械性能参数（见：表二）

序 号	项目	单位	真空灭弧室	隔离刀闸	接地刀闸
1	触头开距	mm	17±1	≥350	≥300
2	触头超行程	mm	4±1	--	--
3	平均分闸速度	M/s	1.6±0.2	--	--
4	平均合闸速度	M/s	0.8±0.2	--	--
5	额定触头压力	N	1000±200	390±150	260±30
6	三极分、合分闸不同期	ms	≤1	--	--
7	触头合闸弹跳时间	ms	≤2	--	--
8	极间中心距	mm	410±2	410±2	410±2
9	触头磨损计厚度	mm	3	--	--
10	触头刚合位置偏斜	mm	--	≤2	≤2
11	机械寿命	次	10000	2000	2000



●设备制造依据标准

 DL/T 403 6.3-35kV箱式变电站订货技术条件

 DL/T 537  高压/低压预装箱式变电站选用导则

GB17467 高低压预埋式变电站

GB7251 低压成套开关设备国家标准

GB4208 外壳防护等级(IP代码)

DL404  户内交流高压开关柜订货技术条件

GB6451.1 三相油浸式电力变压器技术参数和要求

GB3906 3～35kV交流金属封闭开关设备

GB3309 高压开关设备常温下的机械试验

GB16926 交流高压负荷开关－熔断器组合电器

SDGJ14 导体和电器选择设计技术规定

GB772 高压绝缘子瓷件技术条件

SDJS 高压配电装置设计技术规定

GB 3804 3.6～63kV  交流高压负荷开关

GB4109 高压套管技术条件

GB/T16927.1～2 高电压试验技术
